前言 🔗

使用 canvas 来实现简单的批注功能。

最近，公司需要做（抄）一个和剪映相似的页面，点我直达。

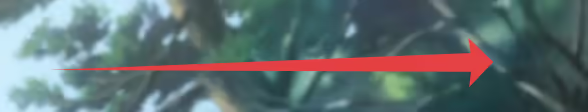

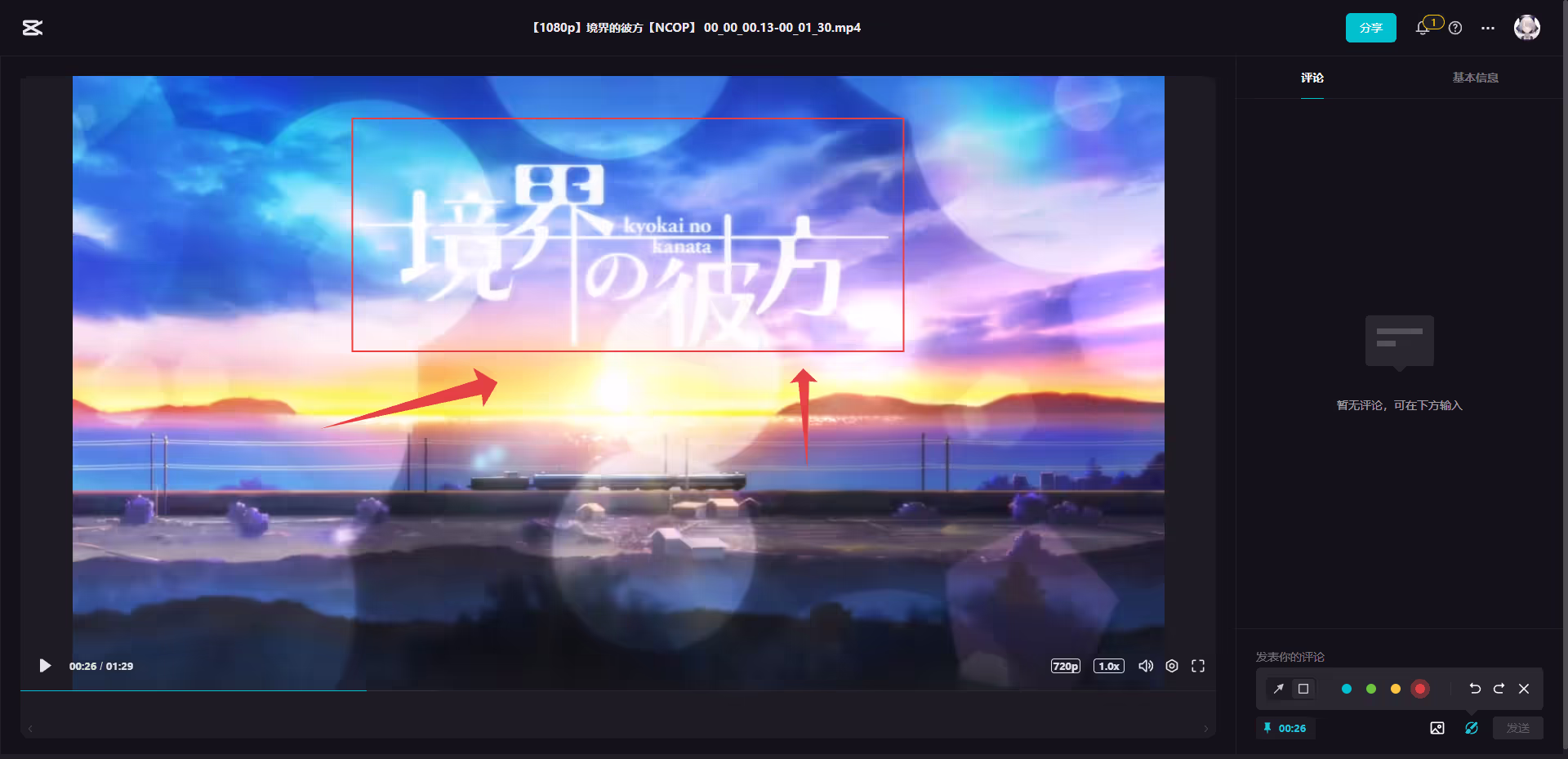

在剪映中，有一个批注的功能，能够对视频画面进行标注，效果如下：

在经过我对 dom 的分析之后，我发现这个功能是经过 canvas 实现。

具体就是在视频容器的区域内套一个 canvas 元素，然后在上面绘制。

在这篇文章中，我们主要是分析如何画出指向和方框这两种批注。

正文 🔗

dom 结构 🔗

首先，我们先创建一个 canvas 节点，这里我们用 vue 项目来实现。

html

<script setup lang="ts">
import { ref } from "vue";

const canvasRef = ref<HTMLCanvasElement | null>(null);
</script>

<template>
  <canvas ref="canvasRef" width="1280" height="720"></canvas>
</template>

这里我们固定了宽高，当然实际上在 resize 事件（或者 ResizeObserver 观察器）时，我们可能需要重新设置 canvas 的宽高，这里我们简单处理。

接着我们要处理事件，这里我们主要需要三个事件，mousedown , mousemove 和 mouseup ，这里我们用了 vueuse/core ，主要是使用 useEventListener 这个组合式 api 。

这样我们可以专注于逻辑，而不用去在意事件的绑定与解绑。

html

<script setup lang="ts">
import { ref } from "vue";
import { useEventListener } from "@vueuse/core";

const canvasRef = ref<HTMLCanvasElement | null>(null);
let mousedown = false;

useEventListener(canvasRef, "mousedown", () => {
  mousedown = true;
});
useEventListener("mousemove", () => {
  if (!mousedown) {
    return;
  }
  // TODO
});
useEventListener("mouseup", () => {
  mousedown = false;
});
</script>

接下来我们要考虑下存储的数据结构，在剪映中，数据结构如下：

typescript

interface AnnotationItem {
  type: "rect" | "arrow";
  from: {
    x: number;
    y: number;
  };
  to: {
    x: number;
    y: number;
  };
  // 一些其他的字段
}

当然，这里我们只保留一些核心的字段，在剪映中还有一些额外的字段，比如批注的颜色 color 字段，这里我们从简，统一使用 #ff0000 红色。

然后我们需要有两个变量来保存批注对象，其中一个为 annotationList ，保存已经不再变化的批注对象，另一个为 currentAnnotationItem ，保存当前正在创建的批注对象

这里我们需要一些坐标相关的计算，需要使用 vueuse/core 的 useElementBounding 来获取 canvas 的盒子信息

html

<script setup lang="ts">
import { ref } from "vue";
import { useEventListener } from "@vueuse/core";

interface AnnotationItem {
  type: "rect" | "arrow";
  from: {
    x: number;
    y: number;
  };
  to: {
    x: number;
    y: number;
  };
  // 一些其他的字段
}

const canvasRef = ref<HTMLCanvasElement | null>(null);
let mousedown = false;
const annotationList = ref<AnnotationItem[]>([]);
const currentAnnotationItem = ref<AnnotationItem | null>(null);

const {
  left: canvasLeft,
  top: canvasTop,
  width: canvasWidth,
  height: canvasHeight,
} = useElementBounding(canvasRef);

useEventListener(canvasRef, "mousedown", ({ clientX, clientY }: MouseEvent) => {
  mousedown = true;
  // 记录起始点信息
  currentAnnotationItem.value = {
    type: "rect",
    from: {
      x: clientX - canvasLeft.value,
      y: clientY - canvasTop.value,
    },
    to: {
      x: 0,
      y: 0,
    },
  };
});
useEventListener("mousemove", ({ clientX, clientY }: MouseEvent) => {
  if (!mousedown) {
    return;
  }
  // 实时更新当前结束点坐标
  Object.assign(currentAnnotationItem.value!.to, {
    x: clientX - canvasLeft.value,
    y: clientY - canvasTop.value,
  });
});
useEventListener("mouseup", ({ clientX, clientY }: MouseEvent) => {
  if (mousedown) {
    mousedown = false;
    // 记录结束点信息
    Object.assign(currentAnnotationItem.value!.to, {
      x: clientX - canvasLeft.value,
      y: clientY - canvasTop.value,
    });
    // 存到数组中
    annotationList.value.push(Object.assign({}, currentAnnotationItem.value));
    currentAnnotationItem.value = null;
  }
});
</script>

现在我们已经得到了一个批注对象，接下来我们就需要将这个对象画到画布上面。

上面的代码中，在 mousedown 中使用了 type = "rect" 来初始化批注对象。

所以我们先来讲讲怎么画矩形标注。

矩形标注 🔗

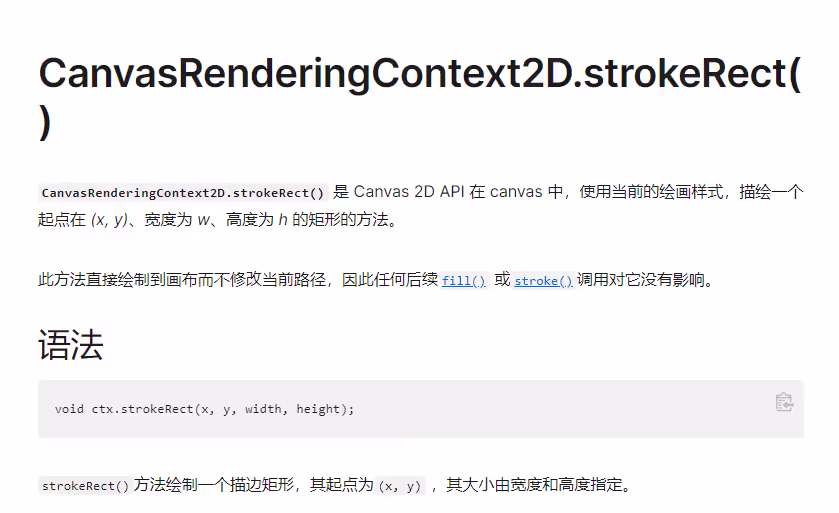

在 Canvas 的 2D 上下文中，已经有一个现成的绘制矩形的 API 了，即 strokeRect(x, y, w, h) 。

这四个参数分别是，起始点的横坐标，起始点的纵坐标，矩形的宽，矩形的高。

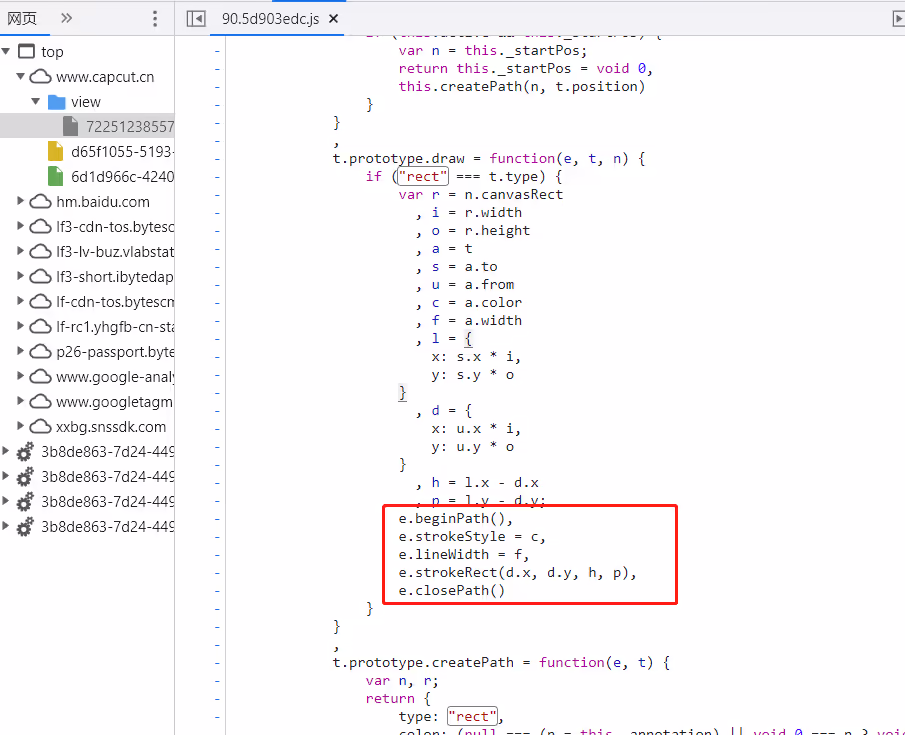

这里我们可以看到剪映用的也是这个 API 。

现在我们的代码中保存了 currentAnnotationItem 这个对象，这个对象里面有起始点坐标和结束点坐标。

所以 API 需要的四个参数我们都能通过计算得到，我们写一个 drawRect 函数来绘制 currentAnnotationItem 所表示的矩形。

typescript

const drawRect = () => {
  const ctx = canvasRef.value!.getContext("2d")!;
  const { from, to } = currentAnnotationItem.value!;
  const width = Math.abs(from.x - to.x);
  const height = Math.abs(from.y - to.y);
  ctx.beginPath();
  ctx.strokeStyle = "#ff0000";
  ctx.lineWidth = 2;
  ctx.strokeRect(from.x, from.y, width, height);
  ctx.closePath();
};

然后我们在 mousemove 事件中加上对这个函数的调用

typescript

useEventListener("mousemove", ({ clientX, clientY }: MouseEvent) => {
  if (!mousedown) {
    return;
  }
  // 实时更新当前结束点坐标
  Object.assign(currentAnnotationItem.value!.to, {
    x: clientX - canvasLeft.value,
    y: clientY - canvasTop.value,
  });
  // 绘制
  drawRect();
});

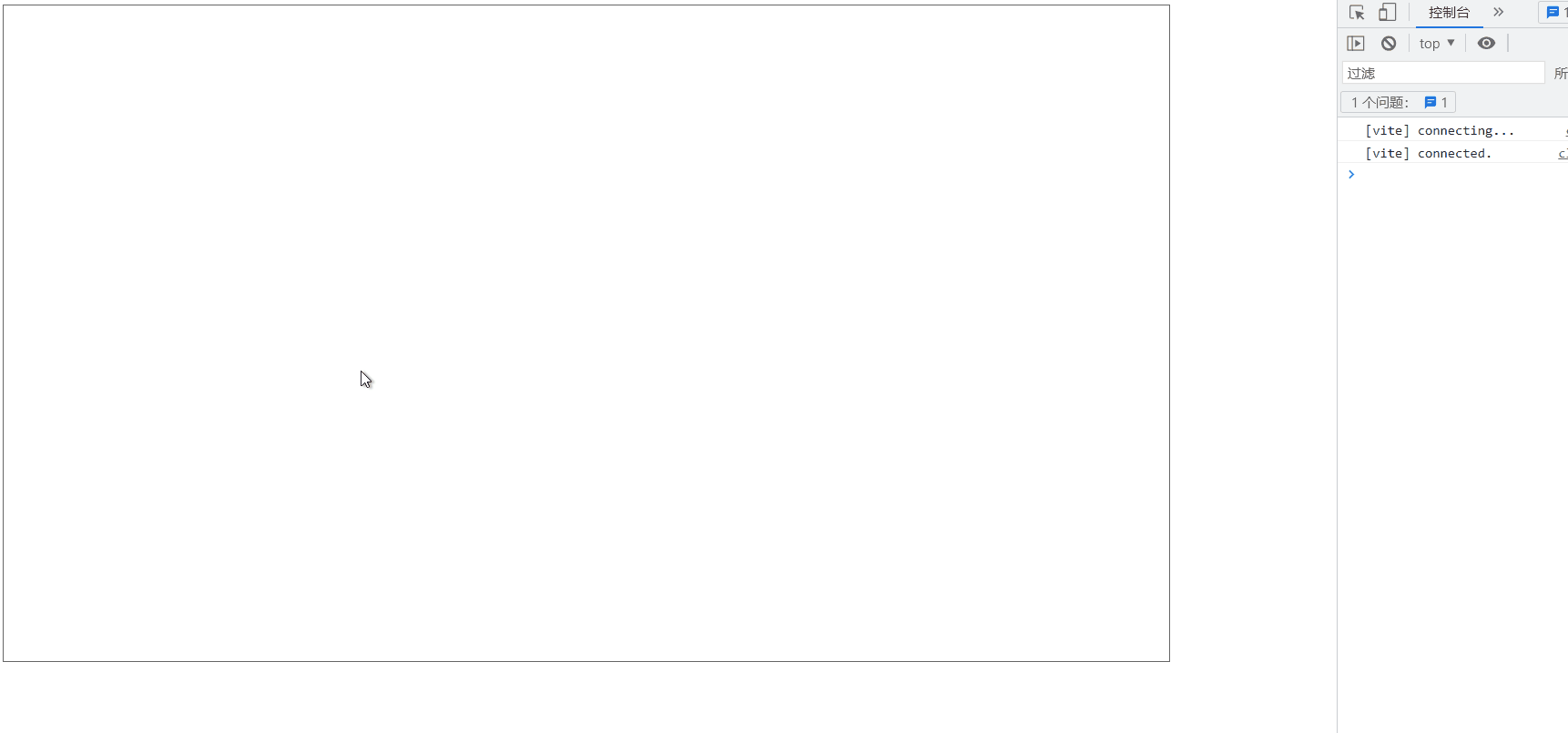

效果如下：

可以发现现在的绘制存在两个问题：

问题 1 ：每次绘制都会保留上次绘制的结果，导致显示错误。
问题 2 ：由于我们固定起始点 from 为 strokeRect 的头两个参数，导致当结束点 to 在 from 的左上角时会出现绘制错误。

针对问题 1 ，我们需要在每次 mousemove 回调中的绘制前清除画布，我们实现一个 clearCanvas 函数，来清除画布上的当前内容。

清除画布的方法可以是调用 2D 上下文的 clearRect ，或者重新给 canvas 元素的宽高赋值，这里由于我们需要清空整个画布，所以用哪个都没差，这里我们使用后面的方法。

typescript

const clearCanvas = () => {
  const el = canvasRef.value!;
  el.width = el.width;
  el.height = el.height;
};

然后我们在 mousemove 中的 drawRect 之前调用一次 clearCanvas 。

typescript

useEventListener("mousemove", ({ clientX, clientY }: MouseEvent) => {
  if (!mousedown) {
    return;
  }
  // 实时更新当前结束点坐标
  Object.assign(currentAnnotationItem.value!.to, {
    x: clientX - canvasLeft.value,
    y: clientY - canvasTop.value,
  });
  // 清空画布
  clearCanvas();
  // 绘制
  drawRect();
});

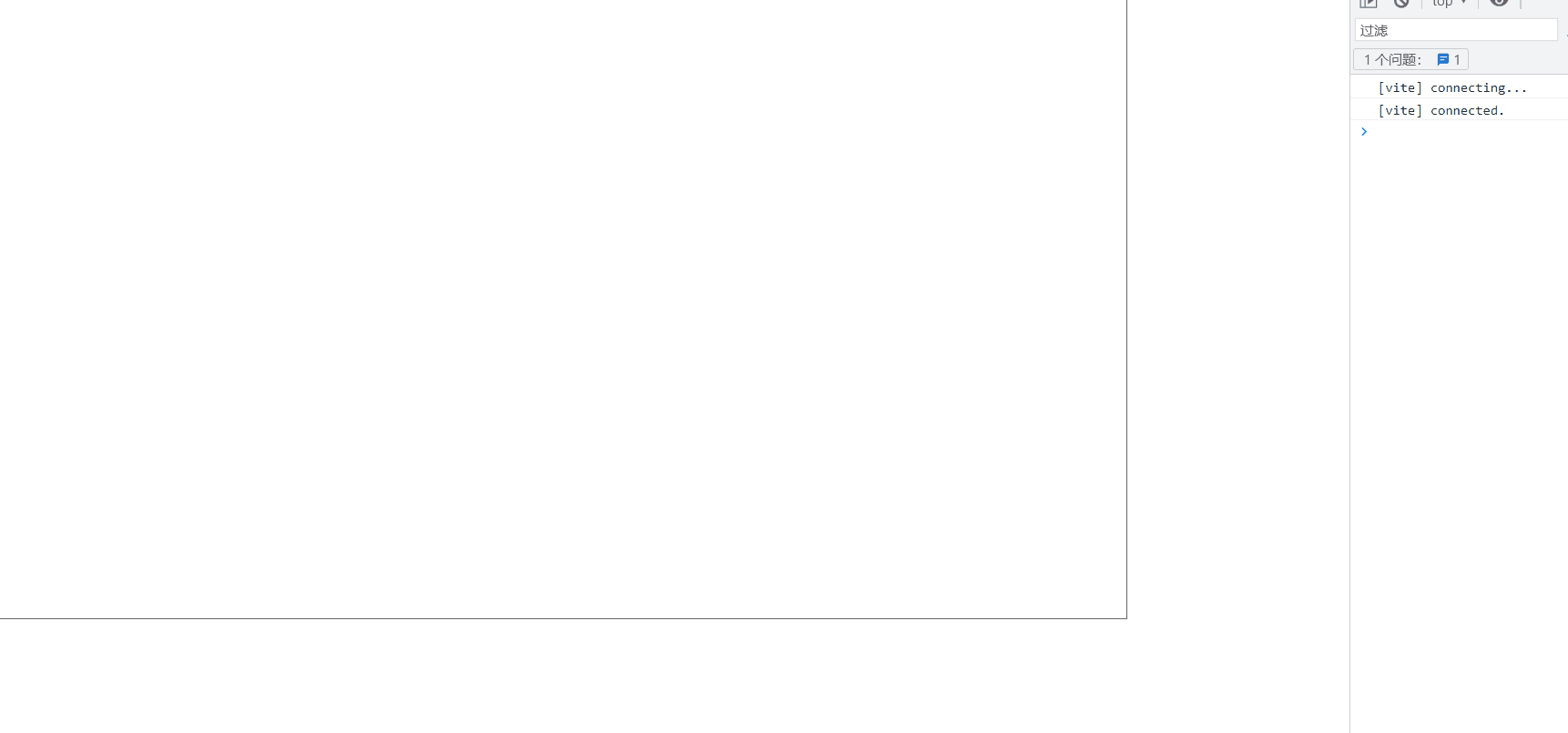

效果如下：

可以看到现在不会出现重叠的情况了。

接下来我们开始解决问题 2 ，从上面的图可能看不出来问题 2 的症状，下面这个图就比较清晰了。

在我们从右下往左上拖动的时候，矩形绘制的区域明显错误了。

这个问题的根本原因在于我们固定了 currentAnnotationItem.from 作为矩形的起始点。

绘制的时候我们总共会出现四个绘制方向，分别是：

最常见的就是左上到右下
左下到右上
右上到左下
右下到左上

接着我们一个个分析。

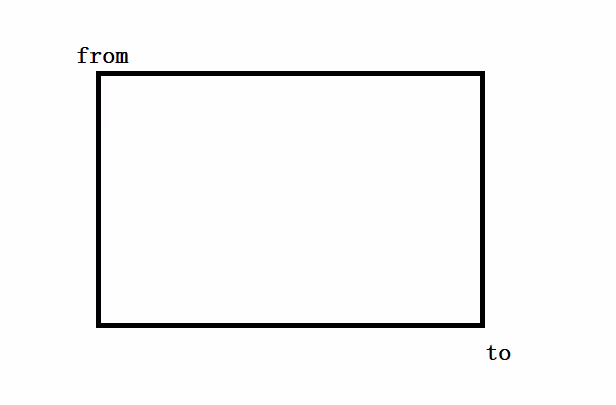

1. 左上到右下

很明显此时绘制矩形的顶点就是 from 的坐标，这个很容易看出来。

2. 左下到右上

此时矩形的顶点是 (from.x, to.y) 。

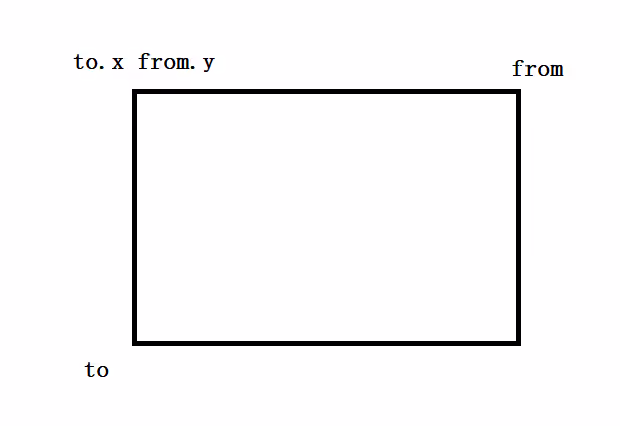

3.右上到左下

此时矩形的顶点是 (to.x, from.y) 。

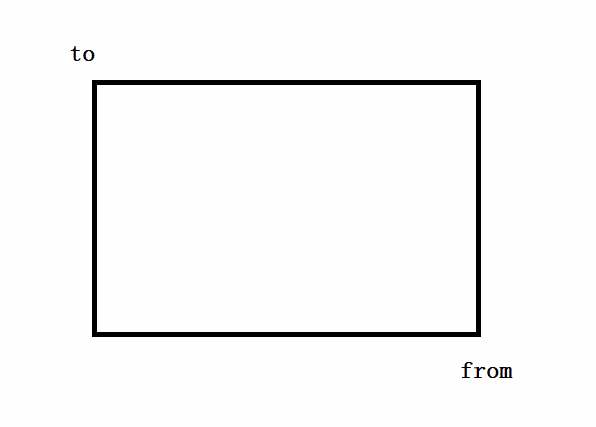

4.右下到左上

此时矩形的顶点是 to 的坐标。

经过分析之后，我们可以发现我们应该分别取 from 和 to 两者横纵坐标的较小值，这样绘制出来的矩形才是正确的

所以我们改动下 drawRect 代码

typescript

const drawRect = () => {
  const ctx = canvasRef.value!.getContext("2d")!;
  const { from, to } = currentAnnotationItem.value!;
  const width = Math.abs(from.x - to.x);
  const height = Math.abs(from.y - to.y);
  ctx.beginPath();
  ctx.strokeStyle = "#ff0000";
  ctx.lineWidth = 2;
  ctx.strokeRect(
    // 改动部分开始
    Math.min(from.x, to.x),
    Math.min(from.y, to.y),
    // 改动部分结束
    width,
    height
  );
  ctx.closePath();
};

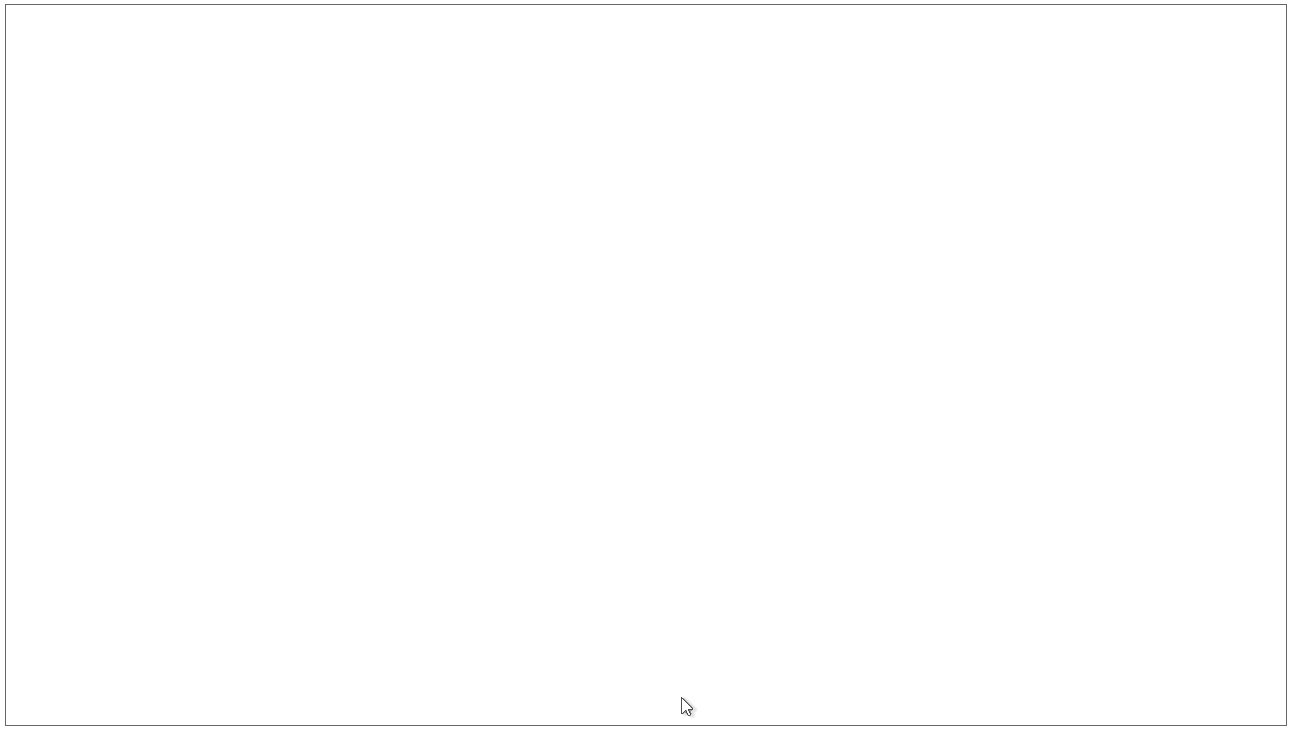

经过修改之后，效果如下：

现在矩形绘制基本上正确了

箭头标注 🔗

这应该是本文最难的一个点了，在刚开始我也是不会的，不过我也是看了剪映里面的绘制代码，调试了很久才勉强懂得了过程。

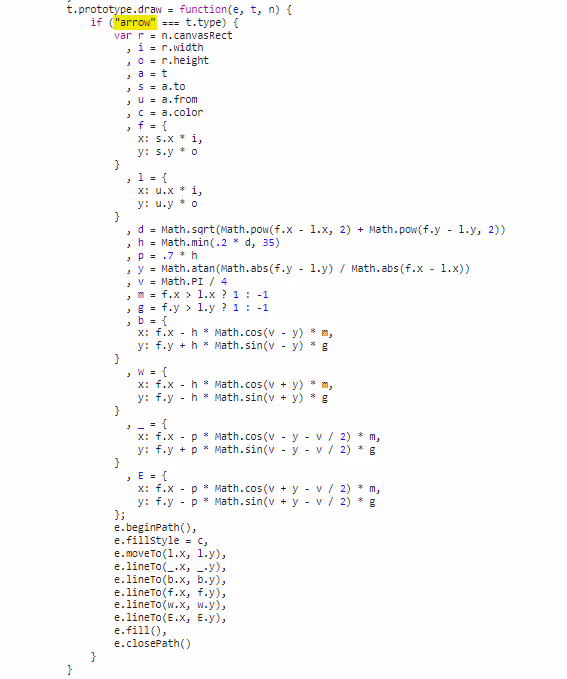

这里我们先放一下剪映的代码。

看起来还是相当复杂的，涉及了三角函数。

当然，这其中的基础是 2d 上下文的 moveTo , lineTo , fill API，分别是：

moveTo(x, y) 移动画笔到点 (x, y) 。
lineTo(x, y) 从起始点到 (x, y) 连接一条路径。
fill() 填充绘制路径围成的区域。

在剪映的代码中，最后就是调用这 3 个 API 来绘制图形

typescript

t.prototype.draw = function() {
  // ...
  e.beginPath();
  e.fillStyle = c;
  e.moveTo(l.x, l.y);
  e.lineTo(_.x, _.y);
  e.lineTo(b.x, b.y);
  e.lineTo(f.x, f.y);
  e.lineTo(w.x, w.y);
  e.lineTo(E.X, E.y);
  e.fill();
  e.closePath();
}

这里的每个点就是箭头标注的点，总共 6 个点，即 7 条边。

那么我们现在就是要求出这 6 个点的坐标，其他就水到渠成了。

其中两个点其实我们已经得到了，分别是 from 和 to ，对应的代码为 e.moveTo(l.x, l.y) 和 e.lineTo(f.x, f.y) 。

我们可以把剪映的代码稍稍转换一下，如下：

typescript

t.prototype.draw = function() {
  // ...
  d = Math.sqrt(Math.pow(to.x - from.x, 2) + Math.pow(to.y - from.y, 2));
  h = Math.min(.2 * d, 35);
  p = .7 * h;
  y = Math.atan(Math.abs(to.y - from.y) / Math.abs(to.x - from.x));
  v = Math.PI / 4;
  m = to.x > from.x ? 1 : -1;
  g = to.y > from.y ? 1 : -1;
  b = {
    x: to.x - h * Math.cos(v - y) * m,
    y: to.y + h * Math.sin(v - y) * g
  };
  w = {
    x: to.x - h * Math.cos(v + y) * m,
    y: to.y - h * Math.sin(v + y) * g
  };
  _ = {
    x: to.x - p * Math.cos(v - y - v / 2) * m,
    y: to.y + p * Math.sin(v - y - v / 2) * g
  };
  E = {
    x: to.x - p * Math.cos(v + y - v / 2) * m,
    y: to.y - p * Math.sin(v + y - v / 2) * g
  };
  // ...
}

首先变量 d 很容易看出来是计算点 from 和点 to 围成矩形的对角线的长度，这个公式是我们很熟悉的勾股定理 z² = x² + y² 。

变量 h 和 p 分别是根据变量 d 计算的一个的长度，往下看，可以发现分别对应去计算了两个点的坐标，其中变量 h 对应变量 b 和变量 w ，变量 p 对应变量 _ 和变量 E 。

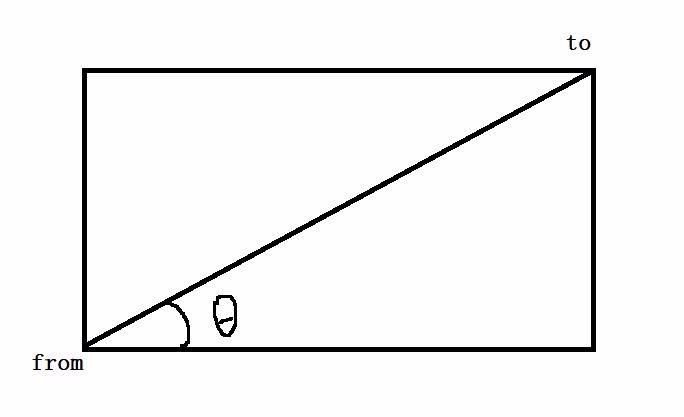

y 则是矩形的对角线和横向形成的对角线，即下图的角 θ 。

Math.atan() 就是 Math.tan() 的“相反面”，它有一个专业的术语，叫反正切。

对于 Math.tan() ，传入角度，得到对边与领边的比值，而 Math.atan() 则是传入对边与领边的比值，得到角度。

v 则是 Math.PI 的 1/4 ，Math.PI 表示 180° ， 1/4 也就是 45° 。

m 和 g 则是用来补偿正负判断的。

接下来我们假设从左下移动到右上，且夹角为 30° ，此时正负补偿都是 1 ，我们可以忽略这两个变量。

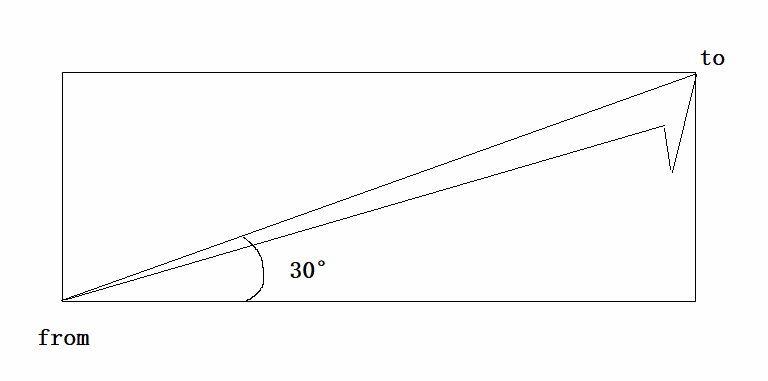

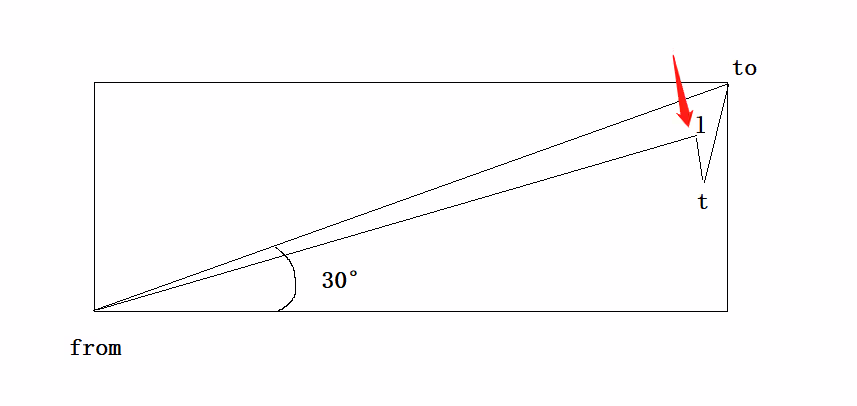

我们以下半部分的箭头来分析，此时如下：

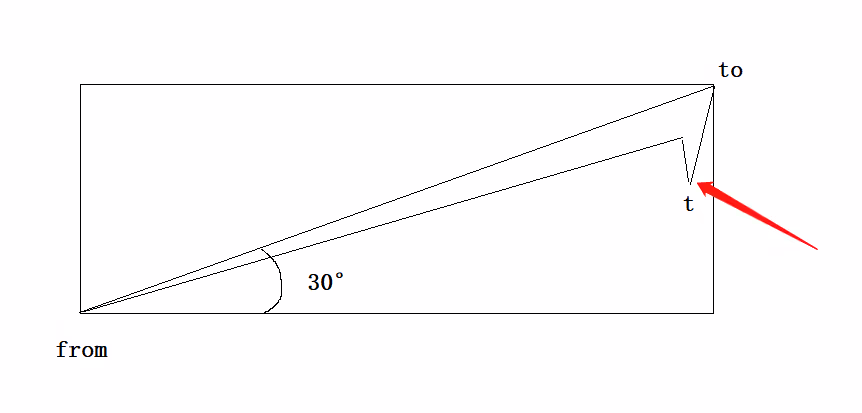

接下来我们分析下下图中标的点，这里我们标为点 t 。

结合代码可以发现，由于四个待求的点 b, w, _, E 都是通过目标点 to 来进行转化的，而此时点 t 的横纵坐标应该都要小于 to ，即 to 的横纵坐标都要减去某个值来得到点 t 。

那么此时可以排除 b 和 _ ，剩下 w 和 E 。

在箭头的一边包含两个点，除了点 t ，还有一个点 l ，如下图：

那么 w 和 E 应该就对应了这两个点。

此时我们假设 w 对应点 t ，然后我们分析是否符合。

此时 w 的计算如下（正负补偿已忽略）：

javascript

w = {
  x: to.x - h * Math.cos(v + y),
  y: to.y - h * Math.sin(v + y)
};

可以发现通过 h 来以及正余弦来得出偏移量，那么我们可以确此时 h 就是斜边，而 h * Math.cos(v + y) 和 h * Math.sin(v + y) 就是直角边。

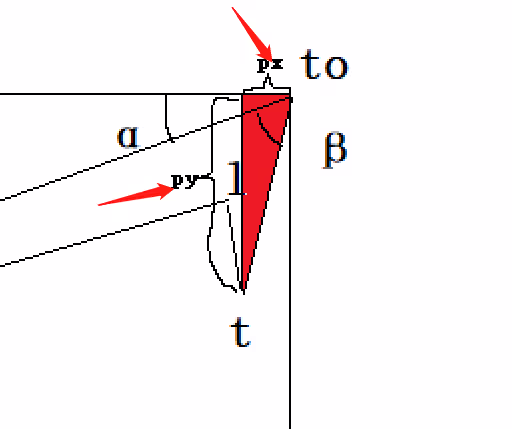

那么我们可以得出此时构造的直角三角形应该如下图所示：

此时角 α + 角 β的值即为 y + v（45°） ，所以 h * Math.cos(v + y) 得出了偏移量 px ，h * Math.sin(v + y) 得出了偏移量 py 。

那么 t 的坐标也就的出来了。

同理我们分析 l 坐标，我们可以同样构造三角形，但是我们发现角度额外减少了 22.5°，即 v（45°）/ 2 。

以及使用 p（ =0.7 * h ） 来作为斜边，而不是 h ，此时我们把点 l 和点 to 连接起来，此时两点的长度就是 p 。

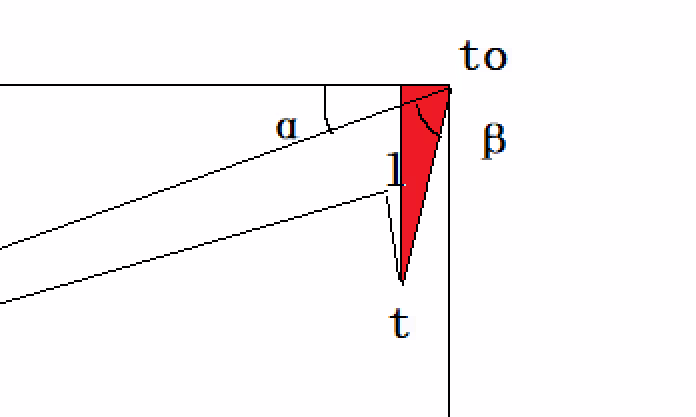

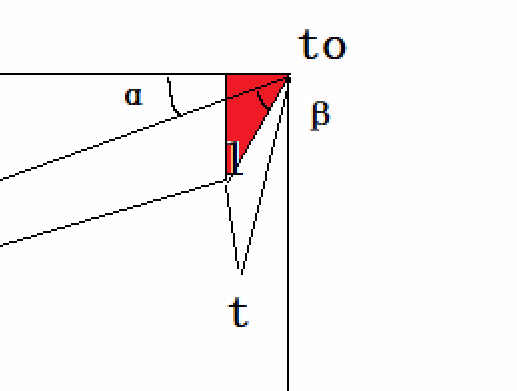

我们直接上图，更容易理解：

此时 角 α + 角 β的值即为 y + v / 2（22.5°） 。

其他的就和点 t 的计算过程一样了。

当然这里需要注意的是，v 的角度其实是可以自定义的，即如果你增大了 v 值，那么箭头顶部就会更加往外扩大，而如果你减小 v 值，那么箭头顶部就会往内收敛。

除此之外，h 和 p 也是可以自定义的，这两者决定了箭头的形状以及大小范围。

理解了计算过程后，我们就可以模仿（照抄）剪映写出 drawArrow 的代码了。

typescript

const drawArrow = () => {
  const ctx = canvasRef.value!.getContext("2d")!;
  const { from, to } = currentAnnotationItem.value!;
  const d = Math.sqrt(Math.pow(from.y - to.y, 2) + Math.pow(from.x - to.x, 2));
  const h = Math.min(d * 0.2, 35);
  const v = Math.PI / 4;
  const y = Math.atan(Math.abs(to.y - from.y) / Math.abs(to.x - from.x));
  const p = 0.7 * h;
  const m = to.x > from.x ? 1 : -1;
  const g = to.y > from.y ? 1 : -1;
  const p1 = {
    x: to.x - h * Math.cos(v - y) * m,
    y: to.y + h * Math.sin(v - y) * g,
  };
  const p2 = {
    x: to.x - h * Math.cos(v + y) * m,
    y: to.y - h * Math.sin(v + y) * g,
  };
  const p3 = {
    x: to.x - p * Math.cos(v - y - v / 2) * m,
    y: to.y + p * Math.sin(v - y - v / 2) * g,
  };
  const p4 = {
    x: to.x - p * Math.cos(v + y - v / 2) * m,
    y: to.y - p * Math.sin(v + y - v / 2) * g,
  };
  ctx.beginPath();
  ctx.fillStyle = "#ff0000";
  ctx.moveTo(from.x, from.y);
  ctx.lineTo(p3.x, p3.y);
  ctx.lineTo(p1.x, p1.y);
  ctx.lineTo(to.x, to.y);
  ctx.lineTo(p2.x, p2.y);
  ctx.lineTo(p4.x, p4.y);
  ctx.fill();
  ctx.closePath();
}
